α轴一体型导轨摆动平台 / GOHT-A
-
α轴一体型导轨摆动平台 / GOHT-A
SIGMAKOKI 西格玛光机

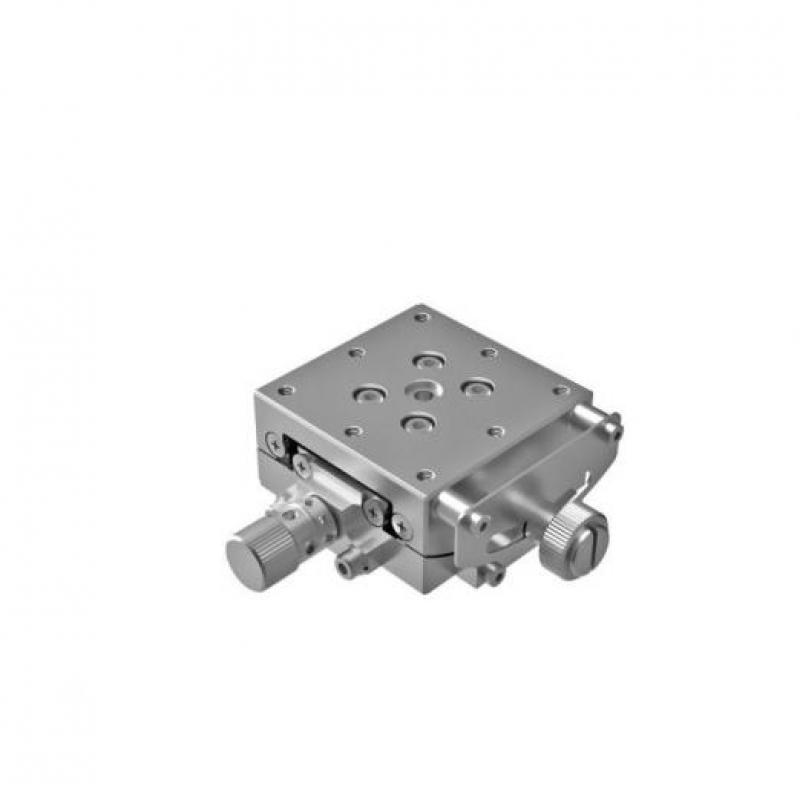

于淬火不锈钢本体与平台面上直接加工导轨，为高精度摆动平台。
移动顺畅，适用于需频繁调整的位置。
为提升锁紧旋钮时的稳定性，采用了圆盘紧定机构。
导轨为一体成型结构，拥有摆动中心误差仅 φ0.007mm 的高精度特性。
安装至 αβ 轴平台或各类仪器设备时，建议搭配附属定位销进行定位使用。
*选型请参考详细规格 -
数量
共通规格
| 型号系列 | GOHT-40A | GOHT-60A | GOHT-65A |
|---|---|---|---|
| 台面尺寸 | 40×40 mm | 60×60 mm | 65×65 mm |
| 导轨形式 | TSD 导轨 | TSD 导轨 | TSD 导轨 |
| 主要材料 | SUS440C 淬火 | SUS440C 淬火 | SUS440C 淬火 |
| 表面处理 | 化学镍 | 化学镍 | 黑铬 |

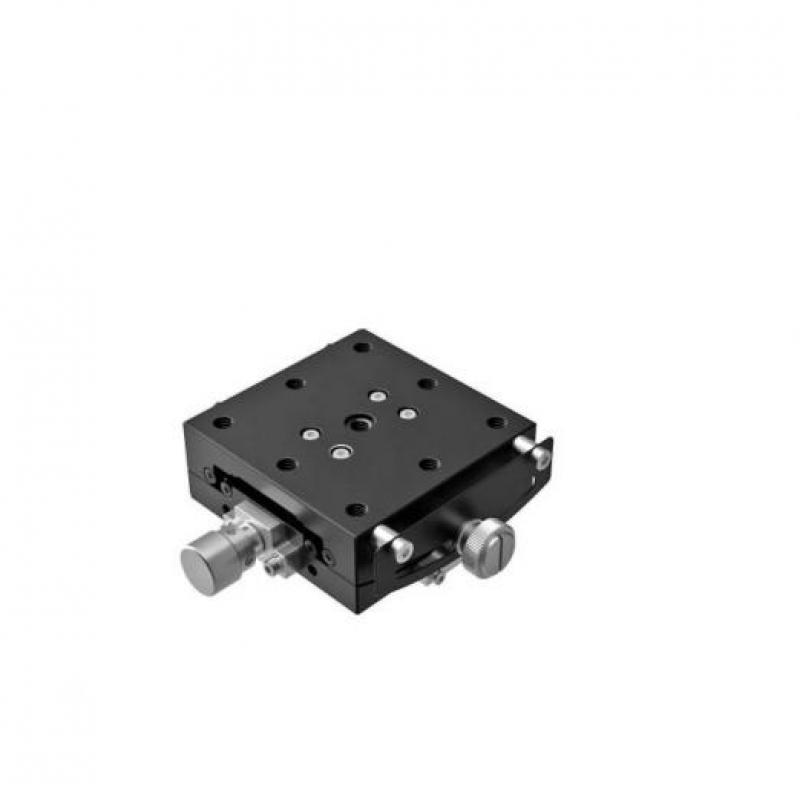

| 型号尾缀 B | 黑铬 | 黑铬 | － |
| 承载能力 | 58.8 N（6.0 kgf） | 98 N（10.0 kgf） | 98 N（10.0 kgf） |
| 最大承载力矩／俯仰 | 2.0 N·m | 3.0 N·m | 3.5 N·m |
| 最大承载力矩／转动 | 3.0 N·m | 6.0 N·m | 6.5 N·m |
| 最大承载力矩／偏摆 | 2.0 N·m | 3.0 N·m | 3.5 N·m |
| 扭矩刚度／转动 | 0.6″/ N·cm | 0.25″/ N·cm | 0.3″/ N·cm |
| 扭矩刚度／偏摆 | 0.6″/ N·cm | 0.1″/ N·cm | 0.3″/ N·cm |
| 平行度 | 30 μm | 30 μm | 30 μm |
←
