模数2-SH 螺旋齿轮

  • 模数2-SH 螺旋齿轮

    KHK 小原齿轮

    发挥抗噪音、防震动效果的斜齿齿轮、螺旋齿轮。
    【特长】
    ・与平齿轮相比，啮合率高且啮合平滑，可发挥抗噪音、防震动效果。
    ・S45C材质、N8级、啮合率高的齿轮。
    ・热处理：无、齿轮基准截面：齿直角、齿面硬度：（194HB以下）、齿型：全齿深齿、表面处理：染黑。
    ・齿直角压力角：20°、齿面加工：切削、螺旋角：15°、切齿基准面：孔（H7）。
    ・材料：S45C，可追加工。
    【用途】
    ・最适合工作机械、搬运装置、升降装置等一般产业机械。



    #产业机械・工作机械#螺旋齿轮#噪音

  • 规格

  • 数量

  • 加入询价单
    立即询价 →

  共通规格

精度等级 JJIS N8级 (JIS B 1702-1:1998) 旧JIS 4级 (JIS B 1702:1976)
齿轮基准断面 齿直角
齿形 标准齿
齿直角压力角 20°
螺旋角 15°
材质 S45C
热处理 -
齿面硬度 194HB以下

←

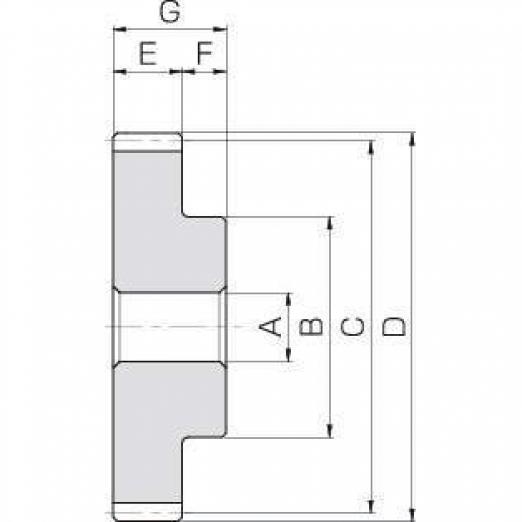

型式模数 m齿数旋向形状孔径 AH7毂轮径 B节圆 直径 C齿顶圆 直径 D齿面宽 E毂轮长 F全长 G容许力矩（N・m）-弯曲容许力矩（N・m）-面压容许力矩（kgf・m）-弯曲容许力矩（kgf・m）-面压齿隙上下限
（mm）		质量
（kg）
