SAM 非直角等比伞形齿轮

  • SAM 非直角等比伞形齿轮

    KHK 小原齿轮

    与一般的等比伞形齿轮（轴角90°）不同，为可自行设定轴角的非直角等比伞形齿轮。
    【特长】
    ・将轴角45°、60°、120°标准化。
    ・与同一型号成对使用。
    ・材料为S45C。
    ・可以追加工。
    【用途】
    ・非直交轴的传动。
    ・用于各种机构部、工作机械、测定器等。

    #等比伞形齿轮

  • 规格

  • 数量

  • 加入询价单
    立即询价 →

  共通规格

精度等级 JIS B 1704:1978 3级
齿形 格里森
压力角 20°
材质 S45C
热处理 -
齿面硬度 194HB以下

←

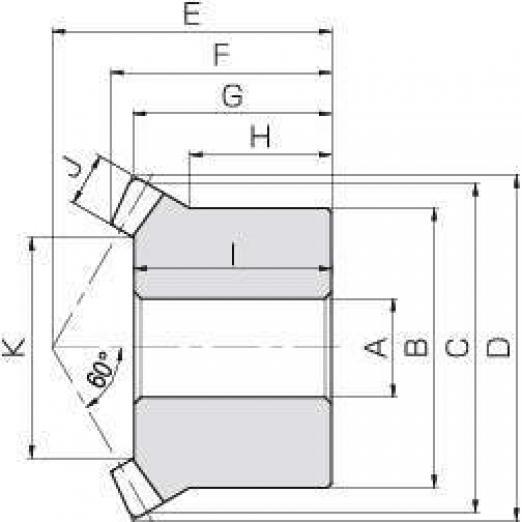

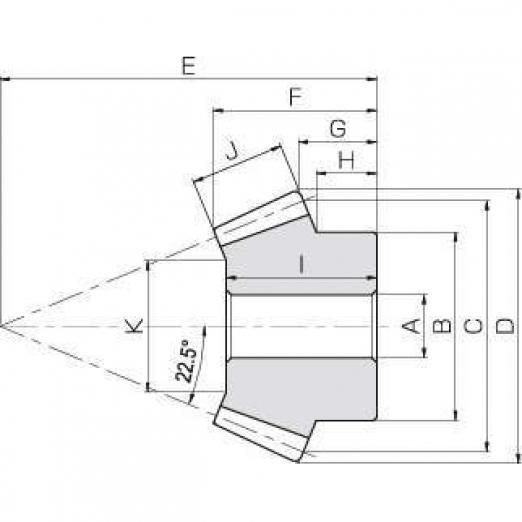

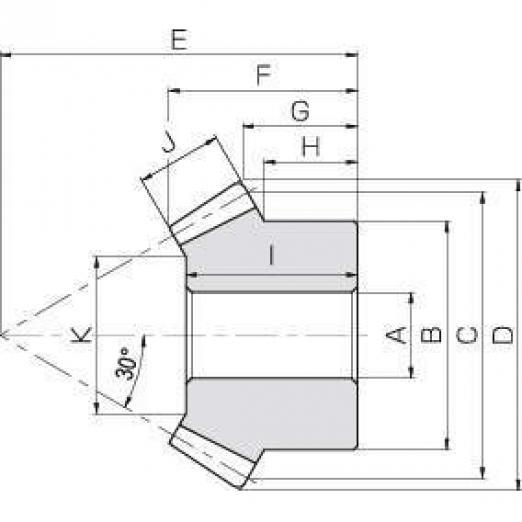

型式模数 m齿数轴角形状孔径 AH7毂轮径 B节圆 直径 C齿顶圆 直径 D装配距离 E全长 F后装配距离 G毂轮长 H孔长 I齿面宽 J配重面径 K容许力矩（N・m）-弯曲容许力矩（N・m）-面压容许力矩（kgf・m）-弯曲容许力矩（kgf・m）-面压齿隙上下限
（mm）		质量
（kg）
