传动
齿轮
MEKASYS系列
等比伞形齿轮
SMSG 齿研弯齿等比伞形齿轮（Ｊ系列）
SMSG 齿研弯齿等比伞形齿轮（Ｊ系列）
SMSG 齿研弯齿等比伞形齿轮（Ｊ系列）
KHK 小原齿轮
・J系列的孔径，键槽和安装孔尺寸均依照KHK自己的标准。
・透过稳定的生产线追求最新机械设备的生产效率和品质。
・可由原厂进行追加工，品质更加值得信赖。
#等比伞形齿轮
规格
请选择型号
SMSG1-20LJ6
SMSG1-20RJ6
SMSG1-25LJ6
SMSG1-25LJ8
SMSG1-25RJ6
SMSG1-25RJ8
SMSG1-30LJ8
SMSG1-30LJ10
SMSG1-30LJ12
SMSG1-30RJ8
SMSG1-30RJ10
SMSG1-30RJ12
SMSG1.5-20LJ8
SMSG1.5-20LJ10
SMSG1.5-20RJ8
SMSG1.5-20RJ10
SMSG1.5-25LJ10
SMSG1.5-25LJ12
SMSG1.5-25LJ14
SMSG1.5-25RJ10
SMSG1.5-25RJ12
SMSG1.5-25RJ14
SMSG1.5-30LJ10
SMSG1.5-30LJ12
SMSG1.5-30LJ14
SMSG1.5-30LJ15
SMSG1.5-30LJ16
SMSG1.5-30LJ17
SMSG1.5-30LJ18
SMSG1.5-30LJ19
SMSG1.5-30RJ10
SMSG1.5-30RJ12
SMSG1.5-30RJ14
SMSG1.5-30RJ15
SMSG1.5-30RJ16
SMSG1.5-30RJ17
SMSG1.5-30RJ18
SMSG1.5-30RJ19
SMSG2-20LJ12
SMSG2-20LJ14
SMSG2-20LJ15
SMSG2-20LJ16
SMSG2-20RJ12
SMSG2-20RJ14
SMSG2-20RJ15
SMSG2-20RJ16
SMSG2-25LJ12
SMSG2-25LJ14
SMSG2-25LJ15
SMSG2-25LJ16
SMSG2-25LJ17
SMSG2-25LJ18
SMSG2-25LJ19
SMSG2-25RJ12
SMSG2-25RJ14
SMSG2-25RJ15
SMSG2-25RJ16
SMSG2-25RJ17
SMSG2-25RJ18
SMSG2-25RJ19
SMSG2-30LJ12
SMSG2-30LJ14
SMSG2-30LJ15
SMSG2-30LJ16
SMSG2-30LJ17
SMSG2-30LJ18
SMSG2-30LJ19
SMSG2-30LJ20
SMSG2-30LJ22
SMSG2-30LJ25
SMSG2-30RJ12
SMSG2-30RJ14
SMSG2-30RJ15
SMSG2-30RJ16
SMSG2-30RJ17
SMSG2-30RJ18
SMSG2-30RJ19
SMSG2-30RJ20
SMSG2-30RJ22
SMSG2-30RJ25
SMSG2.5-20LJ14
SMSG2.5-20LJ15
SMSG2.5-20LJ16
SMSG2.5-20LJ17
SMSG2.5-20LJ18
SMSG2.5-20LJ19
SMSG2.5-20LJ20
SMSG2.5-20RJ14
SMSG2.5-20RJ15
SMSG2.5-20RJ16
SMSG2.5-20RJ17
SMSG2.5-20RJ18
SMSG2.5-20RJ19
SMSG2.5-20RJ20
SMSG2.5-25LJ16
SMSG2.5-25LJ17
SMSG2.5-25LJ18
SMSG2.5-25LJ19
SMSG2.5-25LJ20
SMSG2.5-25LJ22
SMSG2.5-25LJ25
SMSG2.5-25RJ16
SMSG2.5-25RJ17
SMSG2.5-25RJ18
SMSG2.5-25RJ19
SMSG2.5-25RJ20
SMSG2.5-25RJ22
SMSG2.5-25RJ25
SMSG2.5-30LJ16
SMSG2.5-30LJ17
SMSG2.5-30LJ18
SMSG2.5-30LJ19
SMSG2.5-30LJ20
SMSG2.5-30LJ22
SMSG2.5-30LJ25
SMSG2.5-30LJ28
SMSG2.5-30LJ30
SMSG2.5-30LJ32
SMSG2.5-30LJ35
SMSG2.5-30RJ16
SMSG2.5-30RJ17
SMSG2.5-30RJ18
SMSG2.5-30RJ19
SMSG2.5-30RJ20
SMSG2.5-30RJ22
SMSG2.5-30RJ25
SMSG2.5-30RJ28
SMSG2.5-30RJ30
SMSG2.5-30RJ32
SMSG2.5-30RJ35
SMSG3-20LJ16
SMSG3-20LJ17
SMSG3-20LJ18
SMSG3-20LJ19
SMSG3-20LJ20
SMSG3-20LJ22
SMSG3-20RJ16
SMSG3-20RJ17
SMSG3-20RJ18
SMSG3-20RJ19
SMSG3-20RJ20
SMSG3-20RJ22
SMSG3-25LJ20
SMSG3-25LJ22
SMSG3-25LJ25
SMSG3-25LJ28
SMSG3-25RJ20
SMSG3-25RJ22
SMSG3-25RJ25
SMSG3-25RJ28
SMSG3-30LJ20
SMSG3-30LJ22
SMSG3-30LJ25
SMSG3-30LJ28
SMSG3-30LJ30
SMSG3-30LJ32
SMSG3-30LJ35
SMSG3-30LJ40
SMSG3-30RJ20
SMSG3-30RJ22
SMSG3-30RJ25
SMSG3-30RJ28
SMSG3-30RJ30
SMSG3-30RJ32
SMSG3-30RJ35
SMSG3-30RJ40
SMSG3.5-20LJ20
SMSG3.5-20LJ22
SMSG3.5-20LJ25
SMSG3.5-20LJ28
SMSG3.5-20LJ30
SMSG3.5-20RJ20
SMSG3.5-20RJ22
SMSG3.5-20RJ25
SMSG3.5-20RJ28
SMSG3.5-20RJ30
SMSG3.5-25LJ25
SMSG3.5-25LJ28
SMSG3.5-25LJ30
SMSG3.5-25LJ32
SMSG3.5-25LJ35
SMSG3.5-25RJ25
SMSG3.5-25RJ28
SMSG3.5-25RJ30
SMSG3.5-25RJ32
SMSG3.5-25RJ35
SMSG3.5-30LJ25
SMSG3.5-30LJ28
SMSG3.5-30LJ30
SMSG3.5-30LJ32
SMSG3.5-30LJ35
SMSG3.5-30LJ40
SMSG3.5-30LJ45
SMSG3.5-30LJ50
SMSG3.5-30RJ25
SMSG3.5-30RJ28
SMSG3.5-30RJ30
SMSG3.5-30RJ32
SMSG3.5-30RJ35
SMSG3.5-30RJ40
SMSG3.5-30RJ45
SMSG3.5-30RJ50
SMSG4-20LJ20
SMSG4-20LJ22
SMSG4-20LJ25
SMSG4-20LJ28
SMSG4-20LJ30
SMSG4-20LJ32
SMSG4-20LJ35
SMSG4-20RJ20
SMSG4-20RJ22
SMSG4-20RJ25
SMSG4-20RJ28
SMSG4-20RJ30
SMSG4-20RJ32
SMSG4-20RJ35
SMSG4-25LJ28
SMSG4-25LJ30
SMSG4-25LJ32
SMSG4-25LJ35
SMSG4-25LJ40
SMSG4-25LJ45
SMSG4-25RJ28
SMSG4-25RJ30
SMSG4-25RJ32
SMSG4-25RJ35
SMSG4-25RJ40
SMSG4-25RJ45
SMSG4-30LJ28
SMSG4-30LJ30
SMSG4-30LJ32
SMSG4-30LJ35
SMSG4-30LJ40
SMSG4-30LJ45
SMSG4-30LJ50
SMSG4-30RJ28
SMSG4-30RJ30
SMSG4-30RJ32
SMSG4-30RJ35
SMSG4-30RJ40
SMSG4-30RJ45
SMSG4-30RJ50
SMSG5-20LJ25
SMSG5-20LJ28
SMSG5-20LJ30
SMSG5-20LJ32
SMSG5-20LJ35
SMSG5-20LJ40
SMSG5-20LJ45
SMSG5-20RJ25
SMSG5-20RJ28
SMSG5-20RJ30
SMSG5-20RJ32
SMSG5-20RJ35
SMSG5-20RJ40
SMSG5-20RJ45
SMSG5-25LJ28
SMSG5-25LJ30
SMSG5-25LJ32
SMSG5-25LJ35
SMSG5-25LJ40
SMSG5-25LJ45
SMSG5-25LJ50
SMSG5-25RJ28
SMSG5-25RJ30
SMSG5-25RJ32
SMSG5-25RJ35
SMSG5-25RJ40
SMSG5-25RJ45
SMSG5-25RJ50
SMSG5-30LJ28
SMSG5-30LJ30
SMSG5-30LJ32
SMSG5-30LJ35
SMSG5-30LJ40
SMSG5-30LJ45
SMSG5-30LJ50
SMSG5-30RJ28
SMSG5-30RJ30
SMSG5-30RJ32
SMSG5-30RJ35
SMSG5-30RJ40
SMSG5-30RJ45
SMSG5-30RJ50
数量
加入询价单
立即询价 →
共通规格
精度等级
JIS B 1704:1978 2级 相当品
齿形
格里森
压力角
20°
螺旋角
35°
材质
S45C
热处理
齿面高周波烧入
齿面硬度
50～60HRC
显示
列数
10列
25列
50列
100列
全部

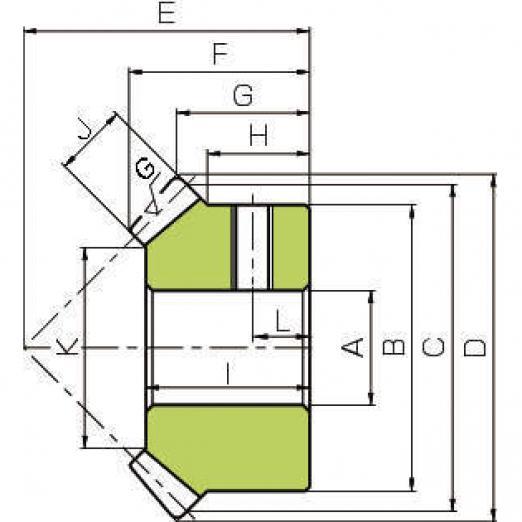

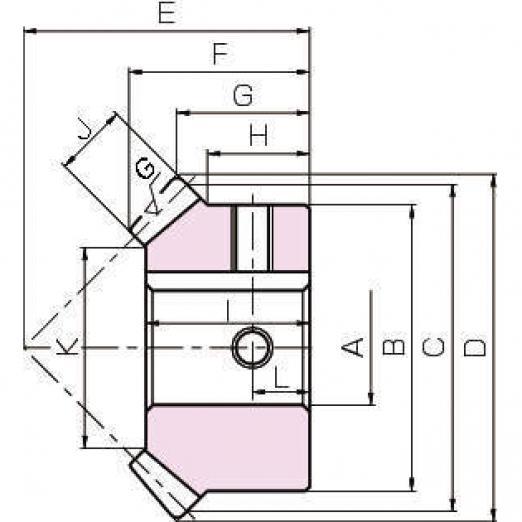

型号规格表
←
型式
模数 m
齿数
旋向
形状
孔径 AH7
毂轮径 B
节圆 直径 C
齿顶圆 直径 D
装配距离 E
后装配距离 G
毂轮长 H
孔长 I
齿面宽 J
配重面径 K
键 (宽×深)
螺丝尺寸-尺寸
螺丝尺寸-L
容许力矩（N・m）-弯曲
容许力矩（N・m）-面压
容许力矩（kgf・m）-弯曲
容许力矩（kgf・m）-面压
齿隙上下限 （mm）
质量 （kg）
型式
模数 m
齿数
旋向
形状
孔径 AH7
毂轮径 B
节圆 直径 C
齿顶圆 直径 D
装配距离 E
后装配距离 G
毂轮长 H
孔长 I
齿面宽 J
配重面径 K
键 (宽×深)
螺丝尺寸-尺寸
螺丝尺寸-L
容许力矩（N・m）-弯曲
容许力矩（N・m）-面压
容许力矩（kgf・m）-弯曲
容许力矩（kgf・m）-面压
齿隙上下限 （mm）
质量 （kg）
«
1
2
3
4
5
»
BACK TO LIST
×
