SB 附轴伞形齿轮
共通规格
| 精度等级 | JIS B 1704:1978 3级 |
|---|---|
| 齿形 | 格里森 |
| 压力角 | 20° |
| 材质 | S45C |
| 热处理 | - ※小齿轮经调质。 |
| 齿面硬度 | 194HB以下 ※小齿轮为200～270HB。 |
←

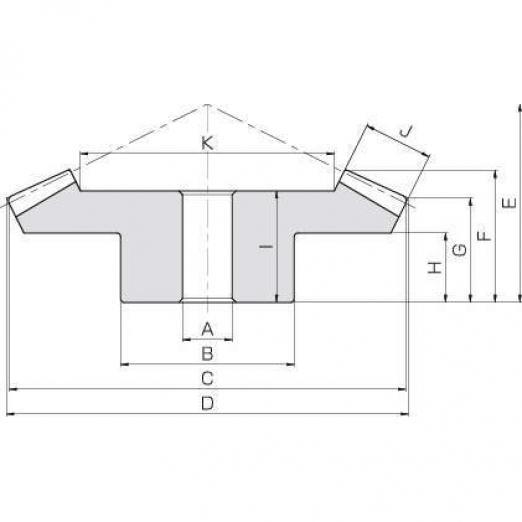

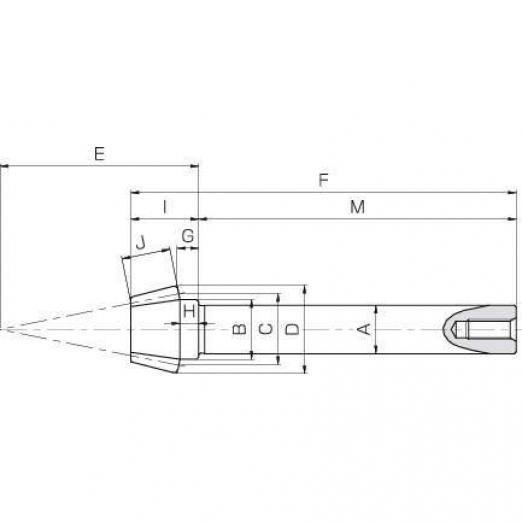

| 型式 | 齿数比 | 模数 m | 齿数 | 形状 | 孔径 AH7 | 轴径 Ah7 | 毂轮径 B | 节圆 直径 C | 齿顶圆 直径 D | 装配距离 E | 全长 F | 后装配距离 G | 毂轮长 H | 孔长 I | 齿面宽 J | 配重面径 K | 轴长 M | 螺丝 尺寸 | 容许力矩（N・m）-弯曲 | 容许力矩（N・m）-面压 | 容许力矩（kgf・m）-弯曲 | 容许力矩（kgf・m）-面压 | 齿隙上下限 （mm） | 质量 （kg） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 型式 | 齿数比 | 模数 m | 齿数 | 形状 | 孔径 AH7 | 轴径 Ah7 | 毂轮径 B | 节圆 直径 C | 齿顶圆 直径 D | 装配距离 E | 全长 F | 后装配距离 G | 毂轮长 H | 孔长 I | 齿面宽 J | 配重面径 K | 轴长 M | 螺丝 尺寸 | 容许力矩（N・m）-弯曲 | 容许力矩（N・m）-面压 | 容许力矩（kgf・m）-弯曲 | 容许力矩（kgf・m）-面压 | 齿隙上下限 （mm） | 质量 （kg） |
