SN 交错螺旋齿轮

  • SN 交错螺旋齿轮

    KHK 小原齿轮

    S45C材质、N9级，以45度的螺旋角用于交错轴的螺旋齿轮。
    【特长】
    ・螺旋齿轮由螺纹方向的组合来决定交错轴（R＆R、L＆L）、平行轴（R＆L）。
    ・选定时请注意轴方向及旋转方向。
    ・螺旋齿轮的热门产品。
    ・可进行齿面高频淬火的追加工。
    【用途】
    ・最适合工作机械、搬运装置、升降装置等一般产业机械。

    #交错螺旋齿轮

  • 规格

  • 数量

  • 加入询价单
    立即询价 →

  共通规格

精度等级 JIS N9级 (JIS B 1702-1:1998) 旧JIS 5级 (JIS B 1702:1976)
齿轮基准断面 齿直角
齿形 标准齿
齿直角压力角 20°
螺旋角 45°
材质 S45C
热处理 -

←

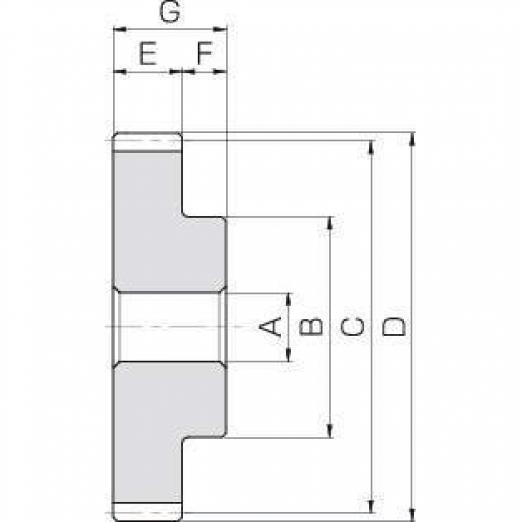

型式模数 m齿数旋向形状孔径 AH7毂轮径 B节圆 直径 C齿顶圆 直径 D齿面宽 E毂轮长 F全长 G面压容许力矩 (N・m)面压容许力矩 (kgf・m)齿隙上下限 (mm)质量 (kg)
