SSCPG CP研磨正齿轮

  • SSCPG CP研磨正齿轮

    KHK 小原齿轮

    精度JISN7级的圆螺距（圆距）磨齿平齿轮。
    【特长】
    ・可对应高精度直线运动定位。
    ・根据孔基准进行磨齿加工。
    【用途】

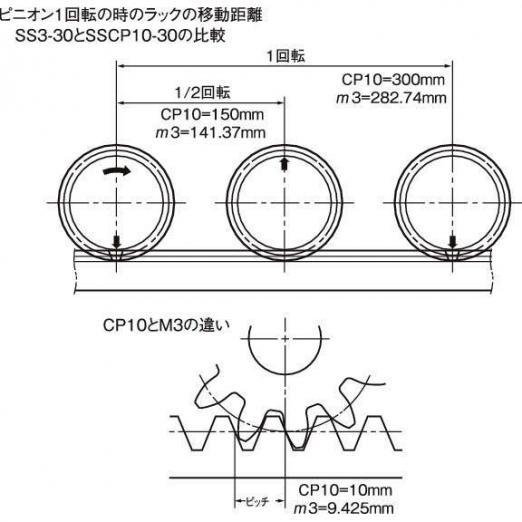

    ・适用于CP齿条的搭配齿轮，且小齿轮转一圈移动量达100、150等整数长度的场合。

    #CP齿条＆小齿轮

  • 规格

  • 数量

  • 加入询价单
    立即询价 →

  共通规格

精度等级 JIS N7级 (JIS B 1702-1:1998) 旧JIS 3级 (JIS B 1702:1976)
齿形 标准齿
压力角 20°
材质 S45C
热处理 齿面高周波烧入
齿面硬度 50～60HRC

←

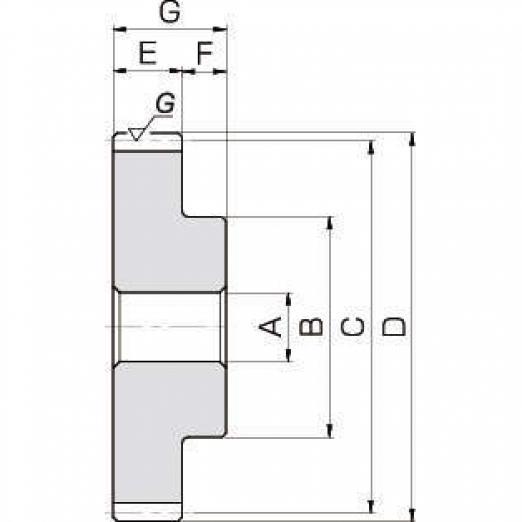

型式节距 (mm)模数齿数形状孔径 AH7毂轮径 B节圆 直径 C齿顶圆 直径 D齿面宽 E毂轮长 F全长 G小齿轮1回转 移动距离 (mm)容许力矩(N・m)-弯曲容许力矩(N・m)-面压容许力矩(kgf・m)-弯曲容许力矩(kgf・m)-面压齿隙上下限 (mm)质量 (kg)
